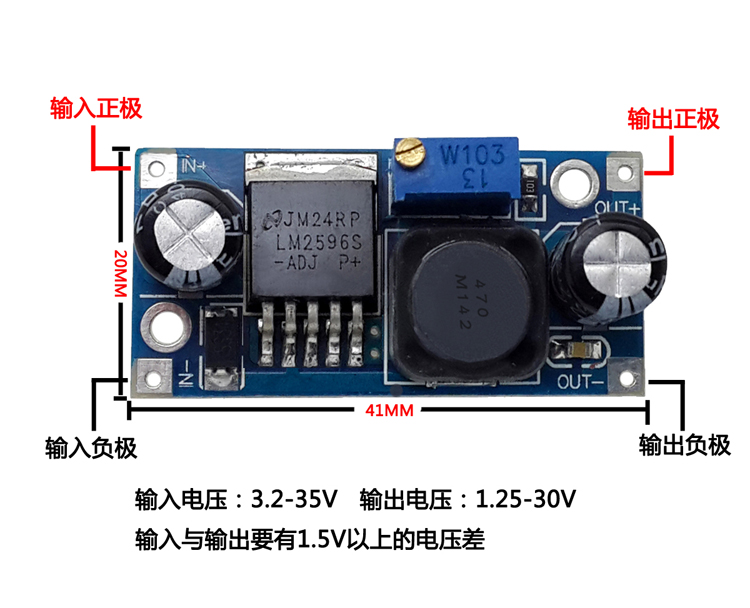

调节方式:先正确的接输入电源(3.2-35V之间)再用万用表监测输出电压并调电位器(一般顺时转升压,逆时转降压)，
2. 输出1.25-30Ｖ连续可调(建议空载调试)。
3、输出电流：额定电流2A，最大3A（需加散热片）,如果输出功率大于15W,建议加上散热片
4、转换效率：最高92%（输出电压越高，效率越高）
4、静态功耗仅3mA左右。
5. 由于是降压模块,为了保证输出稳定,请保持最小1.5V压差.
|
模块性质 |
非隔离降压（BUCK） |
整流方式 |
非同步整流 |
|
输入电压 |
3.2V-35V |
输出电压 |
1.23V-30V |
|
输出电流 |
3A(最大) |
转换效率 |
92%(最高) |
|
开关频率 |
150KHz |
输出纹波 |
30mV(最大) |
|
负载调整率 |
±0.5% |
电压调整率 |
±2.5% |
|
工作温度 |
-40℃ 到 +85℃ |
外围尺寸 |
41*20*14（长*宽*高）（mm） |
