DS18B20是DALLAS（达拉斯）公司生产的一款超小体积、超低硬件开销，抗干扰能力强、精度高、附加功能强的温度传感器。下面就为大家介绍一些详细的DS18B20中文资料。

　　DS18B20温度传感器的优点：

　　一、采用单总线的接口方式与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。单总线具有经济性好，抗干扰能力强，适合于恶劣环境的现场温度测量，使用方便等优点，使用户可轻松地组建传感器网络，为测量系统的构建引入全新概念。

　　二、测量温度范围宽，测量精度高。DS18B20的测量范围为-55℃-125℃，在-10℃-85℃范围内，精度为±0.5℃。

　　三、在使用中不需要任何外围元件。

　　四、持多点组网功能。多个DS18B20可以并联在唯一的单线上，实现多点测温。

　　五、供电方式灵活。DS18B20可以通过内部寄生电路从数据线上获取电源，因此，当数据线上的时序满足一定的要求时，可以不接外部电源，从而使系统结构更简单，可靠性更高。

　　六、测量参数可配置。DS18B20的测量分辨率可通过程序设定为9-12位。

　　七、负压特性。电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。

　　八、掉电保护功能。DS18B20内部含有EEPROM，在系统掉电以后，它仍可保存分辨率及报警温度的设定值。

　　DS18B20内部结构：

　　DS18B20主要由4部分组成：64位ROM、温度传感器、非挥发的温度报警除法器TH和TL、配置寄存器。ROM中的64位序列号是出厂前被光刻好的，它可以看做是DS18B20的地址序列码，每个DS18B20的64位序列号均不相同。ROM的作用是使每一个DS18B20都各不相同，这样就可以实现一根总线上挂接多个DS18B20的目的。

　　DS18B20管脚排列：

　　GND为电源地，DQ为数字信号输入/输出端，VDD为外接供电电源输入端。

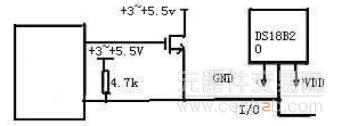

DS18B20寄生电源工作方式（电源从IO口上获得）

　　注意：当温度高于100℃时，不能使用寄生电源，因为此时器件中较大的漏电流会使总线不能可靠检测高低电平，从而导致数据传输误码率的增大。

DS18B20外接电源工作方式

　　DS18B20 PDF资料下载：http://pdf.cecb2b.com/MAXIM_DS18B20_9168505_d.html
