点击图片查看大图
| 是否提供加工定制 | 是 | 品牌 | CX 诚芯 |
| 型号 | CX001B | 封装 | SOP-08 |
| 批号 | 01 | 类型 | 其他IC |
CX001
三路单灯手电筒IC
一、功能描述
1、用CMOS工艺，低工耗。内建振荡电阻，应用简单方便。
2、开关防抖动（防止使它接触不良，倒置变功能）。
3、断电换段功能，断正极可以，断负极也可以。
4、闪烁时工作频率为6.8HZ-8HZ。
5、模式功能
模式一模式二
L1 100%亮22%亮100%闪（6.8HZ） L1 100%亮100%闪（6.8HZ）
L2 95%亮22%亮100%闪（6.8HZ） L2 100%亮 22%亮
L3 20%亮100%亮100%闪（6.8HZ） L3 100%亮100%(SOS)
二、电特性
Characteristies | Sym | Min | Typ | Max | Unit | Remarks |
工作电压 | Vdd | 2.2 | 4.5 | 5 | V | |
静态电流 | IDD | 3 | uA | VDD=2.3V,No load | ||
动态电流 | Iop | 100 | uA | VDD=4.5V,No load | ||
LED推动电流 | Iol | 70 | mA | Vdd=4.5V,Vds=1.5V | ||
工作温度 | Temp | 0 | 25 | 60 | ℃ |
三、参考电路图

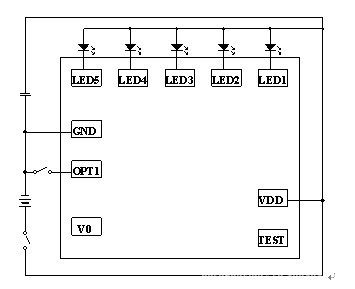

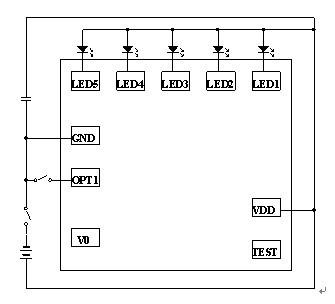

原理图1（断电源正极）：原理图2（断电源负极）：
四、PIN脚功能描述
脚位 | I/O | 功能说明 |
VDD | 电源正极 | |
LED1-LED5 | LED输出 | |
GND | 电源负极 | |
OPT1 | 邦定OPTION | |
V0 | 测试脚 | |
TEST | 测试脚 |
