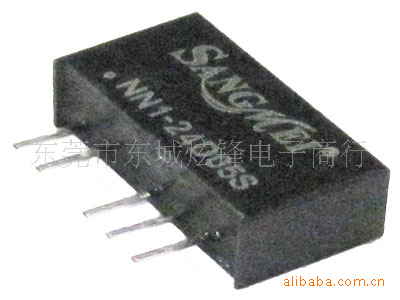

品牌	SANGMEI	型号	NN1-24D05S
封装	SIP	批号	1011
类型	电源模块	输入电压	24（V）
输出电压	±05（V）	功率	1（W）

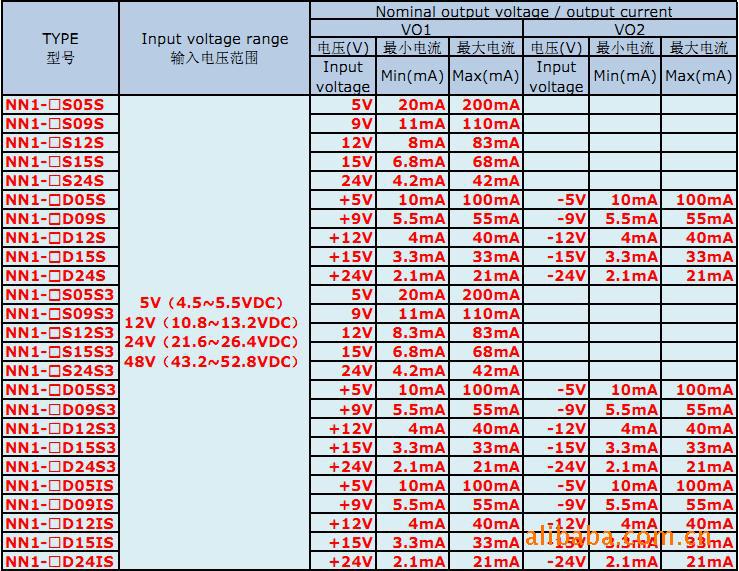

■ Typical performance/典型性能◎ 特点：定电压输入，隔离非稳压输出，1W功率 Characteristics:Fixed Input,isolation, Unregulated Output,1W◎ 隔离电压 Isolation voltage：1000VDC/3000VDC◎ 效率Efficiency ：高达(up to) 80%◎ 工作环境温度 Working temperature ：-40℃～+85℃◎ MTBF≥350万小时(3500000Hrs)◎ 符合RoHS指令 In line with RoHS codes◎ 线性调节率 (输入电压变化±1%时)±1.2% Line regulation (once input change ±1%) ±1.2%◎负载调节率(10%-100%满载) 15% Load regulation (10%-100% full load) 15%◎ 纹波/噪声(20MHz带宽)＜75mVp-p Ripple and noise (20MHz Band width) <75mVp-p■ Typical product tabulates / 典型产品列表

■ Mechanical Data / 封装尺寸表

封装代号Package Code	L × W × H	L × W × H
A (单路输出 single output)	11.50 × 6.00 × 10.00mm	0.45 × 0.24 × 0.39inch
B (单路输出 single output)	19.50 × 6.00 × 10.00mm	0.77 × 0.24 × 0.39inch
C ( 两路正负输出 dual output )	19.50 × 6.00 × 10.00mm	0.77 × 0.24 × 0.39inch
D( 两路隔离输出 dual output isolated )	19.50 × 6.00 × 10.00mm	0.77 × 0.24 × 0.39inch
E( 单路输出3000VDC隔离 single output 3000VDC isolated)	19.50 × 6.00 × 10.00mm	0.77 × 0.24 × 0.39inch
F( 两路正负输出3000VDC隔离 dual output 3000VDC isolated)	19.50 × 6.00 × 10.00mm	0.77 × 0.24 × 0.39inch

■ Dimensional Drawing/ 封装尺寸图

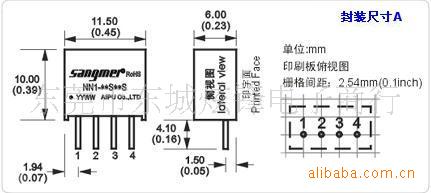

■ 封装尺寸A：单路输出 (single route output)SIP

管脚代码 1 2 3 4 5 6 7 功能(Usage) GND Vin -Vo +Vo ▲注：所有单位尺寸为mm，所有相邻端子间距为2.54mm，所有端子直径为0.65mm ▲Note:Aaa unit is mm,all neighboring pin distance is 2.54mm,all ping diameter is 0.65mm.

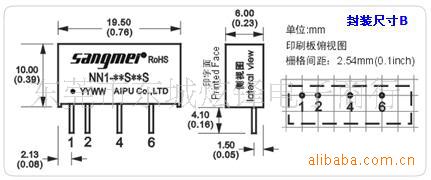

■ 封装尺寸B：单路输出 (single route output)SIP

管脚代码 1 2 3 4 5 6 7 功能(Usage) Vin GND -Vo +Vo ▲注：所有单位尺寸为mm，所有相邻端子间距为2.54mm，所有端子直径为0.65mm ▲Note:Aaa unit is mm,all neighboring pin distance is 2.54mm,all ping diameter is 0.65mm.

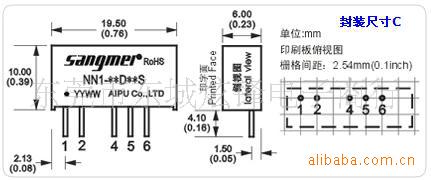

■ 封装尺寸C：正负两路输出 (Duel route Positlve and negative out)SIP

管脚代码 1 2 3 4 5 6 7 功能(Usage) Vin GND -Vo COM +Vo ▲注：所有单位尺寸为mm，所有相邻端子间距为2.54mm，所有端子直径为0.65mm ▲Note:Aaa unit is mm,all neighboring pin distance is 2.54mm,all ping diameter is 0.65mm.

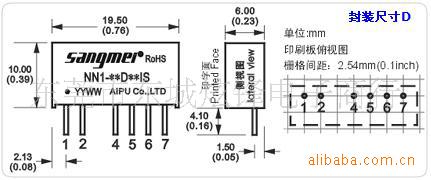

■ 封装尺寸D：两路隔离输出 (Duel route isolation output)SIP

管脚代码 1 2 3 4 5 6 7 功能(Usage) Vin GND -Vo1 +Vo1 -Vo2 +Vo2 ▲注：所有单位尺寸为mm，所有相邻端子间距为2.54mm，所有端子直径为0.65mm ▲Note:Aaa unit is mm,all neighboring pin distance is 2.54mm,all ping diameter is 0.65mm.

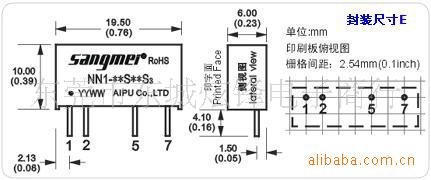

■ 封装尺寸E：单路输出3000VDC隔离 ( Single route output 3000VDC)SIP

管脚代码 1 2 3 4 5 6 7 功能(Usage) Vin GND -Vo +Vo ▲注：所有单位尺寸为mm，所有相邻端子间距为2.54mm，所有端子直径为0.65mm ▲Note:Aaa unit is mm,all neighboring pin distance is 2.54mm,all ping diameter is 0.65mm.

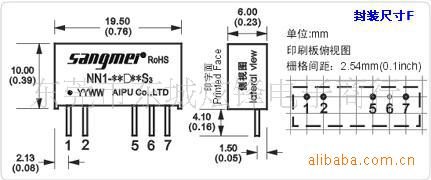

■ 封装尺寸F：两路正负输出3000VDC 隔离(Duel route Posivlve and negative out 3000VD)SIP

管脚代码 1 2 3 4 5 6 7 功能(Usage) Vin GND -Vo COM +Vo ▲注：所有单位尺寸为mm，所有相邻端子间距为2.54mm，所有端子直径为0.65mm ▲Note:Aaa unit is mm,all neighboring pin distance is 2.54mm,all ping diameter is 0.65mm.

东莞市东城炫锋电子商行代理“Sangmei”模块电源：DC-DC、AC-DC、DC-AC，广泛应用于军工、通信、铁路、电力、医疗、仪器等行业
