| 是否提供加工定制 | 否 | 品牌 | ST原装正品 |
| 型号 | TEA3718，E-PBL3717A PBL3717A，A3955SBT，S3955SLBT | 封装 | DIP |
| 批号 | 2010 长期现货 | 类型 | 驱动IC |
本公司专营集成电路IC/马达驱动
TEA3718 ST原装正品 长期现货

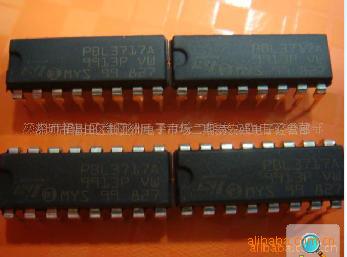

PBL3717A ST原装正品 长期现货
A3955SBT ALLEGRO原装正品 长期现货
深圳泰安强电子/陈小姐
0755-83238855
MSN：lingling.0926@live.cn
PBL3717A是SGS公司设计生产的步进电动机单相绕组的驱动电路，内部采用的是H-桥脉宽调制电路。利用外部逻辑电路构成的逻辑分配器或微处理器分配信号，由若干片这种电路和少量无源元件可组成一个完整的多相步进电动机驱动程序，可实现整步（基本步距）、半步或微步距控制。控制方式是双极性、固定OFF（关断）时间的斩波电流控制。下面简要介绍一下PBL3717A的各引脚功能。如图1所示，它采用16脚双列直逅芰戏庾啊?脚（OUTPUT B）和15脚（OUTPUT A）为输出端，分别接一相绕组线圈的两端；2脚（PULSE TIME）外接RC定时元件；3、14脚（Vs）是绕组线圈供电电源，可在10～46V的范围内选择；4、5、12、13脚（GND）接地端，可接至热片；6脚（Vss）是IC供电电源接+5V；7、9脚（INPUT 1，INPUT 0）用于选择绕组线圈电流；8脚（Phase）为相位输入端，用于控制转动方向；16脚（Sense Resistor）外部绕组电流采样电阻，采样信号通过RC低通滤波器送至10脚（Comparator Input），与内部电压比较器的基准电压进行比较；11脚（Reference）外接参考电压，改变Reference可实现微步距控制，例如用1片单片机和2片DAC0808 8bit D/A转换电路即可实现256细分控制。在整步、半步、1/4步工作方式下，REFERENCE接固定的+5V
