TM1812是12通道LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数
字接口、数据锁存器、LED 高压驱动等电路。通过外围 MCU控制实现该芯片的单独辉
度、级联控制实现户外大屏、护栏管、幻彩灯条的彩色点阵发光控制。本产品性能优良，
质量可靠。采用SOP16的封装形式。
二、 特性说明
采用高压功率CMOS工艺
输出端口耐压24V
芯片工作电压支持5V~24V
内置稳压电路
辉度调节电路（256级辉度可调）
单线串行级联接口，通过一根信号线完成数据的接收与解码
振荡方式：内置双RC 振荡并根据数据线上信号进行时钟同步
内置上电复位电路
PWM控制端能够实现256级调节，扫描频率不低于400hz/s
当刷新速率为30帧/s时，级联灯个数不小于1080点
数据发送速度800Kbps
封装形式：SOP16

产品特性 12路恒压驱动,单线级联,灰度256级可调,工作电压6~24V

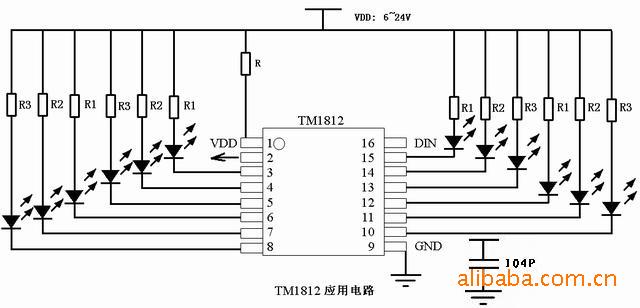

应用说明 可广泛应用于 户外彩色LED装饰户外大屏交通信号指示彩色装饰灯线
