| 品牌 | ECOTECH | 型号 | D514-P8 |
| 封装 | SOP8 | 批号 | PC85500 |
| 类型 | 语音IC |
系统特性
1、内建?简型8位DSP微处?器。
2、内部运算频率可达24MHz(典型为12 MHz)。
3、内建1M位(128 K Bytes)一次性写入记忆体(OTP)。
4、内建2K位(256 Bytes)静态?写内存(SRAM)。
5、内建R/C Trim(1.5%误差)基频振荡电?。
6、内建1组11位解析之高阶PWM提供语音讯号输出。
7、内建2组8位Timer，其中Timer0与Timer1可设定成16位Timer。
8、内建内建8个独?I/O，具备唤醒功能，其中4个有High Sink能?(40mA)。
9、内建低电压侦测重置系统电?(LVR)。
10、内建4通道之MIDI音?处?能?。
11、内建看门狗(Watch-Dog Timer)电?。
12、内建1组PWM 8?/0.18W驱动电?，直接驱动?叭或蜂鸣片(Buzzer)，驱动能?可选择Full或2/3 Buffer Drive。
13、工作电压范围2.4V至3.6V。?电模式耗电1uA.
系统功能描述
此系统定义之功能为整合基础应用，配合可程序化之区块(IR transmit,…)，提供高效能及稳定的运算平台，及较
低的功?消耗，达成最低成本架构之最佳SoC解决方案.
此产品应用之?域为256k、512k、1M、2M语音长?需求之玩具?品，工业控制等MCU...

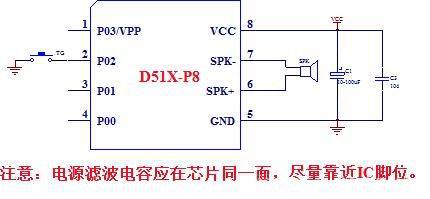

应用原理图：
