AVR/51单片机综合开发学习系统WS9700U

——一样的硬件不一样的功能

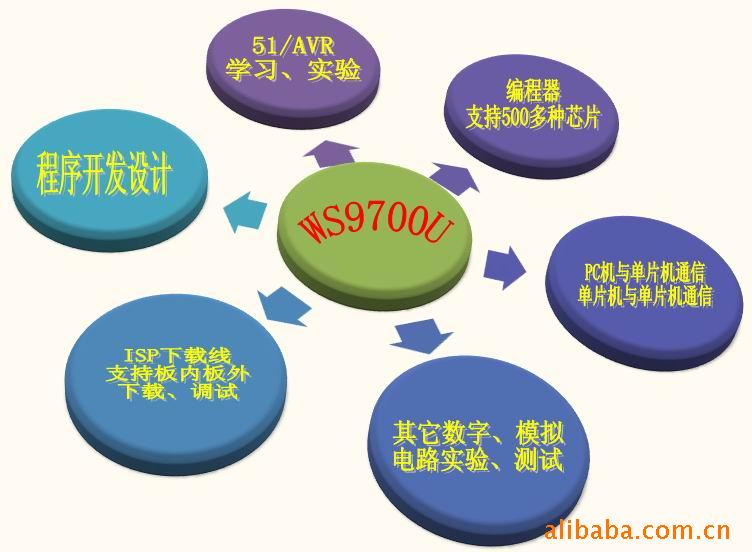

WS9700U功能框图：

WS9700U在无线电杂志2009年第六期获得好评：

WS9700U是一款全面支持AVR系列、AT89S系列、AT89LP系列、STC全系列共500多种目前最流行的AVR/51单片机 。

WS9700U同时集成了程序开发设计、实验、学习、编程器、ISP下载线（在系统调试）、PC机与单片机的通信设计、单片机与单片机的通信设计、 数字逻辑电路及模拟电路实验、混合电路实验等多功能合一的综合开发学习系统，它是专门为广大AVR/51单片机开发人员和学习者而专门设计的、具有很高性价比的单片机开发学习板。

WS9700U不仅仅只是一块单片机学习板，它的多功能性已是市面上同类产品所不能相比的。

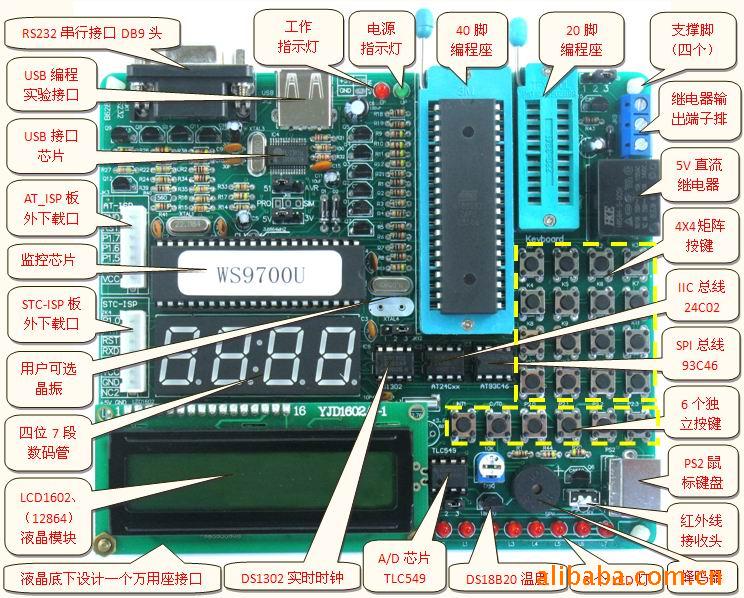

外观图片：（合理的设计美观大方）

功能简述：

·广泛应用于：作为编程器工厂量产，开发工程师程序设计，学生初学者学习实验，毕业设计课程设计…

万用座使用说明：

▲ 万用座的40引脚均为空脚，未连接任何接口，可以方便使用者灵活搭线。

▲万用ISP编程座使用：通过ISP下载接口把相应的下载信号线如电源、地、数据线等按照相应的引脚连接好，就可像常见的编程器一样使用了。
▲双面焊盘特别设计，反复焊接不会脱落。适用于任何ISP下载芯片，如：AT89S系列，AVR系列，STC全系列等8-40引脚的芯片。

▲编程座IO口外扩：40脚座背面全部标有对应序号，方便跳线使用。通过把①编程座上的IO口接到②万用座上，即可实现全部IO口外扩。
▲延伸应用：

1）、可以通过焊盘引线做任何单片机及其它数字电路实验；

2）、可以实现PC机-单片机、单片机-单片机之间的双机通信；

3）、开发板上所有元器件可以独立使用；

4）、板外的控制系统在板内调试；

5）、通过ISP下载线和IO扩展口再结合板子上的现有硬件资源，可以轻松搭建一个独立在板上的调试系统，如步进电机、直流电机的控制系统；结合本公司的视频字符叠加模块QL508F还可以实现视频字符叠加功能等等。

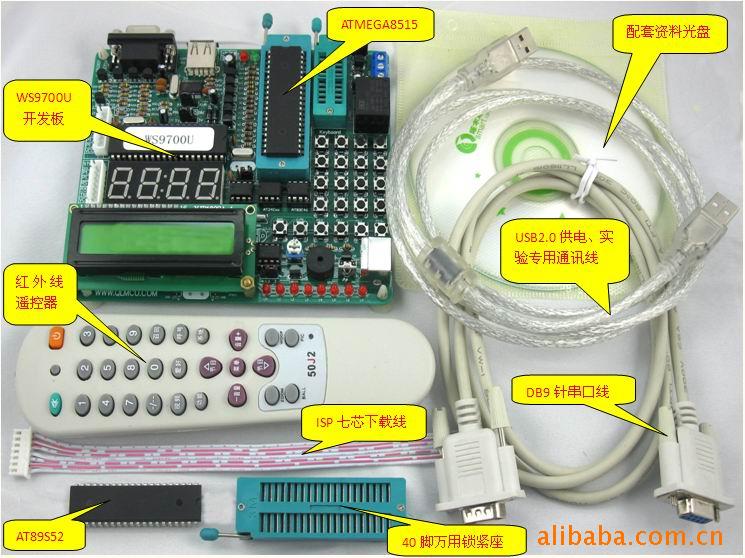

WS9700U配件：

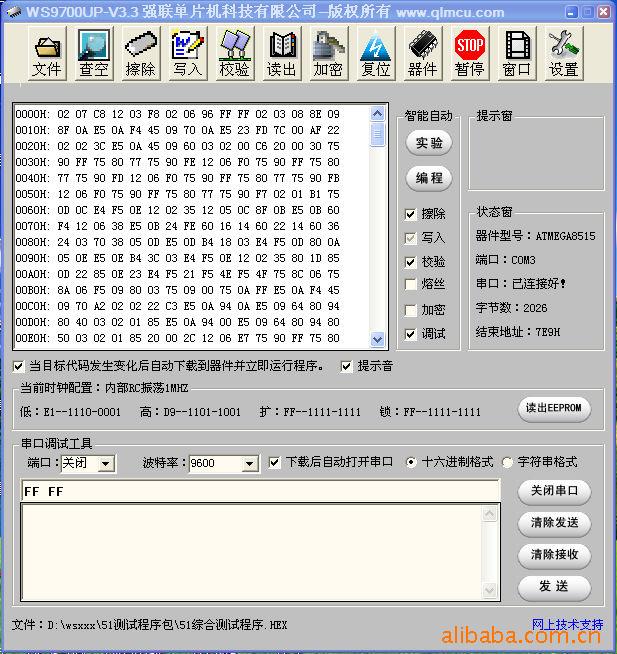

自主实验下载软件WS9700UP-V3.3软件界面：

1.新版软件为WS9700UP-v3.3，纯绿色、免安装，软件的整体版面设计更加美观合理。

2.软件的大特点设计了USB自动识别和端口分配功能，从而解决了以往端口设置不匹配的问题。

3.软件实现与任何51/AVR编译器环境无缝连接,如Keil C，伟福E6000，WINAVR.. .等，HEX文件编译成功后自动进入下载程序无须手工切换界面，调试程序与仿真器一样方便。

参考例程：（包括汇编和C语言）

成功之路，“从心”开始。当您选择了WS9700U，它将会成为您在单片机学习道路上的忠实朋友,它也会成为您走向成功道路的便捷工具。

·多功能合一：同时集成了程序开发设计、试验、学习、编程器、板外实验调试的ISP下载线、PC机与单片机的通信设计、 单片机与单片机的通信设计、数字逻辑电路及模拟电路实验、混合电路实验等多功能合一。

·USB2.0接口：USB通信及供电二合一，完全支持USB热插拔、即插即用，它可以直接在笔记本和台式机上使用，无需另外外接电源。

·支持器件多：全面支持AVR系列、AT89S系列、AT89LP系列、STC全系列共500多种目前最流行的AVR/51单片机 ，包含有12周期、单周期高速单片机以及4.2K大容量RAM单片机 。

·实验资源多：板载超过30种常用的硬件模块，可直接任意组合使用，同时扩充了独立的40PIN锁紧插座及引出焊盘，可实现8-40脚的任何芯片的烧录，可实现8-40脚的任何芯片的实验。

·参考例程多：板载的全部的硬件模块全部提供了注析详尽的参考程序（包括汇编和C语言）并编写了相应的《实验指导书》，同时提供了各种综合应用例程。

·下载软件强：ATMEL51,AVR目标程序的下载烧录使用自主设计的PC软件，业内首创与任何编译器无缝链接，实验调试只需在如WinAVR、ICCAVR,keil C等编译环境下进行，编译成功后自动进入调试无须手工切换界面，为您的开发、学习节省宝贵的时间。支持板内及板外在系统产品调试开发。

STC系列，彻底解决公版软件“每次下载编程需断电再上电（即冷启动）的麻烦，真正满足大批量生产及在系统开发的需要。

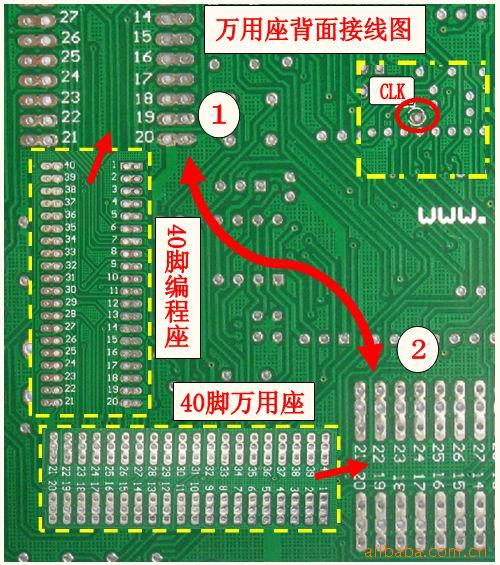

万用座背面接线图：
