| 品牌 | YIDETECH | 型号 | D604 |
| 封装 | P20 | 批号 | 2009 |
| 类型 | 单片机 |
功能描述：
1、支持外部扩展SD卡和SPIFLASH，上电复位后自动检测SD卡和SPIFLASH属性，不支持两者同时外挂，只能取其一种。
2、支持按键模式，共三个按键：PLAY(ON/OFF)、UP、DOWN。
PLAY/STOP：短按，在无声时，播放当前段一遍后停止；在有声时，停止播放。
长按3秒以上，循环播放当前段语音。默认从0000H段开始。
UP:短按，播放前一段语音一遍，播完停止。
长按3秒以上，向前循环播放所有语音段。默认从0000H段开始。
DOWN:短按，播放后一段语音一遍，播完停止。
长按3秒以上，向后循环播放所有语音段。默认从0000H段开始。
3、支持双线通讯方式（类似I2C通讯SLAVE方式），分别为时钟线(CLK)和数据线(DATA)。
4、提供对外挂记忆体操作的BUSYHIGH信号(BHA)，与SD卡和SPIFLASH电源共用。
5、SPIFLASH支持播放ADPCM语音压缩格式。
6、SD卡同时支持播放ADPCM语音压缩格式和WAV语音格式。ADPCM播放频率上限为32K，16bitWAV播放频率上限为16K。
7、SD卡支持FAT16(FAT)文件系统，可以通过读卡器和笔记本电脑相应SD卡接口将资料写入或删除。不支持文件夹识别，只支持到根目录。
8、双线通讯发码共支持512个语音文档，语音文档按十进制数字编号，例如0000.AD4、0009.AD4、0010.AD4。
9、编码FFF0H~FFFFH为命令编码，FFF0H表示第1级音量，FFF7H为第8级音量，也是最大音量，在默认条件下，播放时为最大音量。FFFFH为停止播放。FFFEH表示暂停播放，再发一次就继续播放。
10、支持任何1Gbyte以下SD卡和32Mbit以下SPIFLAS

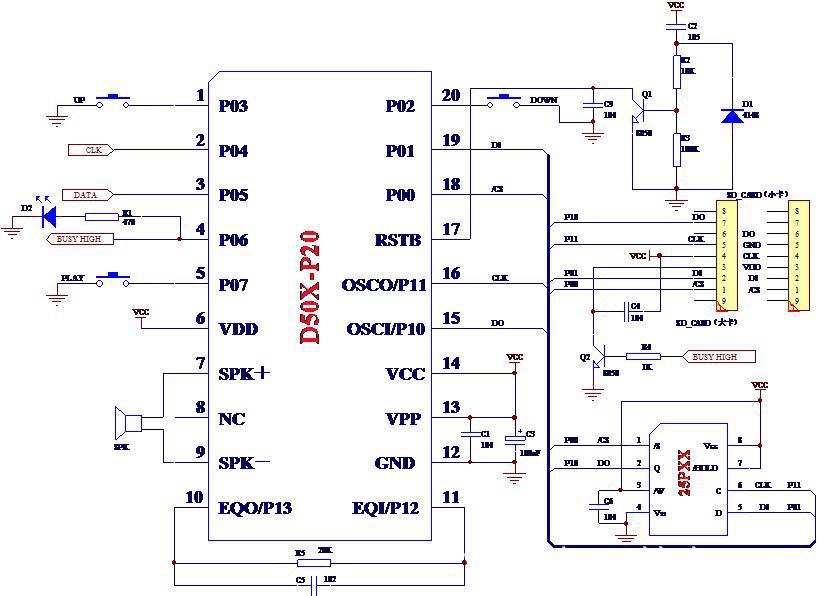

原理图：
